-соединяет трубы из разных материалов и разного диаметра;

-особенные параметры герметичности;

-легкая установка...необходимо только закрутить 2 болта (находящиеся над трубами);

-низкий вес... достаточно одного человека для установки (даже больших размеров);

-длинный корпус...позволяет установку даже при большом зазоре между трубами;

-широкое применение для труб до 24".

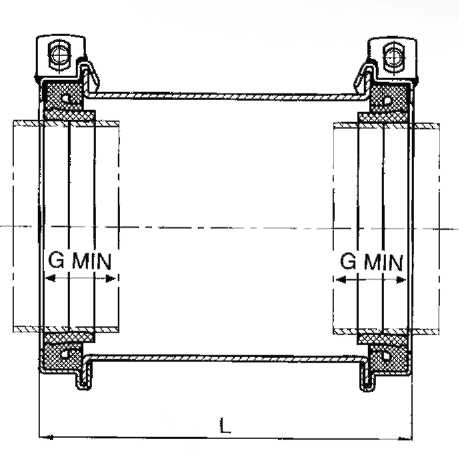

Данная муфта предназначена для соединения труб из разных материалов и разного диаметра. Большая разница в диаметре закрепляемых поверхностей, конструктивно заложенная в изделии, позволяет соединять почти все виды труб в пределах заданного номинального размера. Большая разница в диаметрах возможна благодаря двуслойной конструкции резинового уплотнения (см.рисунок)

Кроме этого,муфта допускает большой зазор между соединяемыми трубами(до 190 мм), а так же угол наклона между трубами до 8⁰. Резиновое уплотнение в конструкции муфты представляет собой гидравлическое уплотнение, обеспечивающее повышенную герметичность.

Уплотнение изготовлено из обогащенной резины E.P.D.M., которая применяется и для питьевой воды,и для канализационной. Среди прочих достоинств изделия нужно отметить его особенное удобство и легкость в установке.

Изделие не требует разборки перед его установкой, и все, что нужно сделать, это закрутить 2 болта, находящиеся над трубой. Изделие имеет низкий вес и удобно для обслуживания одним человеком даже при больших размерах.

Данное изделие изготовлено из стали с антикоррозионным эпоксидным покрытием и снабжено болтами из нержавеющей стали.

Уплотнение изготовлено из двух слоев резины,что позволяет особенно широкий рабочий диапазон, разделенный на 2 промежутка.

1.  Меньший диапазон диаметров достигается при использовании уплотнения с двумя слоями резины.

2.  Удаление внутреннего слоя резины позволяет использование изделия для большего диапазона диаметров.

Каждая из сторон данного изделия работает на зажим самостоятельно.

Дополнительные изделия из серии:

~Муфты для соединения труб разного диаметра

Муфта для соединения труб разного диаметра - технические характеристики

Исходные материалы корпус и хомут:

сталь ST-37.2 cпокрытием EPOXYили RILSEN.

Болты и гайки:

нержавеющая сталь типа AISI304 (DIN1.4301).

возможна опция AISI316 (DIN1.4401).

болты покрыты смазкой для предотвращения заедания гайки. уплотнение:

резина E.P.D.M. типа гидравлической, обогащенная для применения и в питьевой воде, и в канализационной.

Размеры и вес
