NR-040 PN 16-PN 64
Обратный клапан с верхней крышкой |
Описание
Обратный клапан NR-040 разработан для применения в системах водоснабжения, и канализационных системах.
Обратный клапан NR-040 исключает движение потока рабочей среды в обратном направлении. Клапан NR-040 является полнопроходным клапаном, конструкция клапана обеспечивает минимальное гидравлическое сопротивление, достигаемое за счет размещения заслонки в открытом положении вне проточной части клапана, в специальном кармане. Эта особенность позволяет значительно сократить потери напора в системе и таким образом экономить электроэнергию.
В верхней части клапана предусмотрена крышка, предназначенная для его обслуживания по месту установки без необходимости демонтажа клапана. Обратный клапан NR-040 с верхней крышкой имеет выступающую ось, на которой при необходимости устанавливают противовес или конечный выключатель, подающий сигнал о начале или остановке движения жидкости.
Данный клапан выпускается так же с гидравлической системой для плавного закрытия заслонки, которое осуществляется в 2 (или 3) этапа.
Область применения
- На водопроводных и канализационных насосных станциях.
- В системах хозяйственно-питьевого водоснабжения.
- В точках подключения потребителя.
- Для отсечения ремонтных участков на трубопроводах большой протяженности.
- На фильтровальных станциях.
Технические характеристики
-Диапазон рабочего давления: NR- 040 до 16 бар,
NR- 042 до 26 бар NR- 044 до 40 бар
NR- 046 до 64 бар
-Проверочное давление 1.5 * Рраб
- Максимальная рабочая температура 60°С.
- Максимальная температура (при кратковременном воздействии) 90°С.
- Покрытие клапана выполнено из полиэстера путём обжига (клапаны с другими покрытиями изготавливаются в соответствии с требованиями заказчика).
- Толщина покрытия 250 микрон.
- Литой корпус выдерживает гидравлические удары.
- Внутренние детали выполнены из нержавеющих антикоррозийных материалов, позволяющих работу в сложных коррозивных условиях в течение длительного времени.
- Наличие верхней крышки позволяет производить работы по промывке и ремонту клапана по месту его установки без предварительного демонтажа.
- Заслонка имеет вулканизированное покрытие, обеспечивающее герметичное закрытие клапана при низких давлениях, а так же значительно снижающее износ уплотнительной поверхности.
- Резиновый ограничитель, установленный на заслонке, служит амортизатором при максимальном открытии клапана.
- Есть возможность установки противовесов с двух сторон клапана.
- Предназначен для установки как на горизонтальных, так и на вертикальных участках трубопроводов (при направлении потока снизу вверх).
Подбор оборудования
- Клапан выпускается с фланцевым соединением в соответствии с принятыми стандартами.
- Клапан выпускается диаметрами 3"- 48".
- Для работы в условиях повышенной коррозийности, рекомендуются клапаны с внутренним эмалевым покрытием.
- Производятся клапаны с уплотнительными поверхностями из бронзы или из нержавеющей стали для применения в сложных условиях.
- Существует возможность заказа клапанов с гидравлической системой для плавного закрытия. NR-040 HC.
- Существует возможность заказа клапанов с конечным выключателем марки NR-040 LS.
- Для правильного подбора клапанов рекомендуется указать химический состав транспортируемой жидкости и требования, предъявляемые к системе.
- Для подбора клапана и места его установки можно
воспользоваться рекомендациями или обратиться в отдел продаж ARI.
- В заказе необходимо указать вид клапана, его размер, рабочее давление, ГОСТ фланцев и особые требования к покрытию.

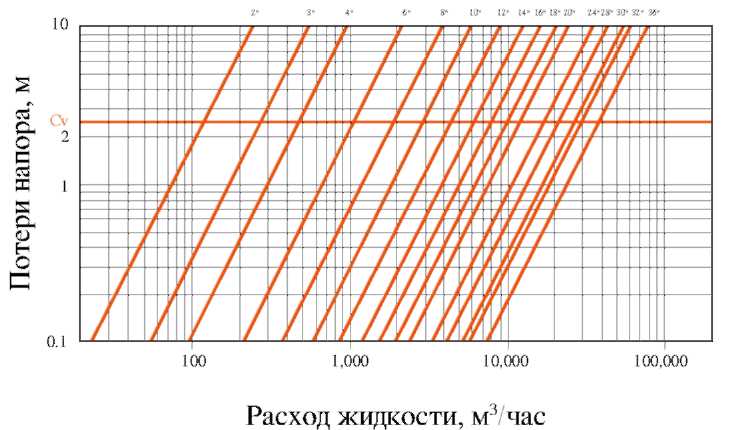

График потерь напора в клапанах
Размеры и вес
|
размер |
А |
В |
С |
D |
Вес |
|
|
мм |
мм |
мм |
мм |
кг |
|
3" |
242 |
252 |
316 |
300 |
20 |
|
4" |
262 |
280 |
347 |
320 |
28 |
|
6" |
356 |
360 |
505 |
400 |
57 |
|
8" |
420 |
453 |
638 |
500 |
101 |
|
10" |
479 |
537 |
670 |
550 |
166 |
|
12" |
553 |
613 |
727 |
600 |
242 |
|
14" |
838 |
691 |
862 |
700 |
352 |
|
16" |
760 |
726 |
910 |
700 |
364 |
|
19" |
978 |
895 |
1210 |
860 |
756 |
|
20" |
865 |
892 |
1110 |
1000 |
640 |
|
24" |
1295 |
1090 |
1320 |
1120 |
1239 |
|
28" |
1448 |
1312 |
1700 |
1310 |
1670 |
|
30" |
1750 |
1370 |
1905 |
1310 |
1886 |
|
32" |
1850 |
1374 |
1783 |
1300 |
2200 |
|
36" |
1956 |
1504 |
1985 |
1410 |
2500 |
Спецификация
|
Наименование
|
3"-12" PN16 бар |
Материал 14"-36" PN16 бар |
PN25 |
|
|
1. |
Противовес |
Сталь DIN ST.37 |
Сталь DIN ST.37 |
Сталь DIN ST.37 |
|
2. |
Монтажная петля |
Сталь |
Сталь |
Сталь |
|
3. |
Крышка |
Чугун |
Ковкий чугун |
Ковкий чугун |
|
|
|
ASTM A48 CL35B |
ASTM A-536-50-40-18 |
ASTM A-536-50-40-18 |
|
4. |
Болты и гайки |
Сталь с цинковым и |
Сталь с цинковым и |
Сталь с цинковым и |
|
|
|
кобальтовым |
кобальтовым |
кобальтовым |
|
|
|
покрытием |
покрытием |
покрытием |
|
5. |
Уплотнительное кольцо |
Резина BUNA N |
Резина BUNA N |
Резина BUNA N |
|
6. |
Корпус |
Чугун |
Ковкий чугун |
Ковкий чугун |
|
|
|
ASTM A48 CL35B |
ASTM A-536-50-40-18 |
ASTM A-536-50-40-18 |
|
7. |
Шпилька фиксирующая |
Нержавеющая сталь |
Нержавеющая сталь |
Нержавеющая сталь |
|
|
|
SAE 304 |
SAE 304 |
SAE 304 |
|
8. |
Шпонка |
Нержавеющая сталь |
Нержавеющая сталь |
Нержавеющая сталь |
|
|
|
SAE 303 |
SAE 303 |
SAE 303 |
|
9. |
Рычаг |
Бронза ASTM B-62 |
Ковкий чугун |
Ковкий чугун |
|
|
|
|
ASTM A-536-50-40-18 |
ASTM A-536-50-40-18 |
|
10. |
Заслонка |
Бронза ASTM B-62 + |
Ковкий чугун |
Ковкий чугун |
|
|
|
каучук |
ASTM A-536-50-40-18 + |
ASTM A-536-50-40-18 |
|
|
|
|
каучук (или нержавеющая |
|
|
|
|
|
сталь) |
|
|
11. |
Болт |
Нержавеющая сталь |
Нержавеющая сталь |
Нержавеющая сталь |
|
|
|
SAE 303 |
SAE 303 |
SAE 303 |
|
12. |
Седло |
Бронза |
14"- 16" |
14"- 16" |
|
|
|
ASTM B-62 |
Бронза ASTM B-62 |
Бронза ASTM B-62 |
|
|
|
|
18"- 24" |
18"- 24" |
|
|
|
|
Нержавеющая сталь + бронза Нержавеющая сталь + бронза |
|
|
|
|
|
28"- 30" |
28"- 30" |
|
|
|
|
Нерж. сталь + Нерж. сталь |
Нерж. сталь + Нерж. сталь |
|
13. |
Резиновый ограничитель |
Натуральный+ |
Натуральный+ |
Натуральный+ |
|
|
|
синтет. каучук |
синтет. каучук |
синтет. каучук |
|
14. |
Уплотнитель седла |
Резина BUNA N |
Резина BUNA N |
Резина BUNA N |
|
15. |
Ось |
Нержавеющая сталь |
Нержавеющая сталь |
Нержавеющая сталь |
|
|
|
SAE 303 |
SAE 303 |
SAE 303 |
|
16. |
Болт сальника |
Нержавеющая сталь |
Нержавеющая сталь |
Нержавеющая сталь |
|
|
|
SAE 304 |
SAE 304 |
SAE 304 |
|
17. |
Уплотнитель сальника |
Резина BUNA N |
Резина BUNA N |
Резина BUNA N |
|
18. |
Уплотнитель оси |
Резина BUNA N |
Резина BUNA N |
Резина BUNA N |
|
19. |
Распорка |
Латунь ASTM B-124 |
Латунь ASTM B-124 |
Латунь ASTM B-124 |
|
20. |
Шпонка |
Нержавеющая сталь |
Нержавеющая сталь |
Нержавеющая сталь |
|
|
|
SAE 303 |
SAE 303 |
SAE 303 |
|
21. |
Сальник |
Латунь ASTM B-124 |
Латунь ASTM B-124 |
Латунь ASTM B-124 |
 |
 |
Обратный клапан с верхней крышкой NR-040 (335KB)
 |
 |
