K-010 PN 16, K-012 PN 25 / K-014 PN 40, K-016 PN 64 / K-100 PN 100
Кинетический воздушный клапан, предотвращающий образование вакуума в трубопроводных системах, предназначен для впуска и выпуска воздуха при опорожнении и заполнении системы транспортируемой жидкостью. |
Область применения
- В системах хозяйственно - питьевого и промышленного водоснабжения.
- В системах пожаротушения.
- В системах водоснабжения удалённых районов.
Принцип работы
1. Заполнение системы - клапан открыт, выпуск воздуха, находящегося в системе.
2. Жидкость поступает в клапан, поднимает поплавок, закрывает выпускное отверстие.
3. Падение давления в системе приводит к открытию клапана и проникновению большого объема воздуха в систему за короткий промежуток времени.
Технические характеристики
-Диапазон рабочего давления: К-010 0.2 до 16 бар К-012 0.2 до 25 бар
К-014 0.2 до 40 бар (2" - 8") К-016 0.2 до 64 бар (2" - 8")
К-100 0.2 до 100 бар (2" - 8")
- Проверочное давление 1.5 * Рраб
- Литой корпус стойкий к воздействию гидравлических
ударов.
- Простая и надёжная конструкция.
- Максимальная рабочая температура (при длительном воздействии) 60°С
- Максимальная температура (при кратковременном воздействии) 90°С.
- Закрытие клапана наступает исключительно при заполнении его жидкостью, так что даже большие расходы воздуха, проходящие через клапан, не могут поднять поплавок и преждевременно его закрыть.
- Уплотнительное кольцо кинетического клапана состоит из бронзового седла, воспринимающего давление, и резинового уплотнения, обеспечивающих герметичность закрытия впускного отверстия. Такая конструкция гарантирует надёжную работу клапана.
- В крышке клапана предусмотрено отверстие для сброса давления.
Подбор оборудования
- Клапан выпускается с резьбовым (2") и фланцевым соединениями в соответствии с принятыми стандартами.
- Клапан К-010 / К-012 выпускается диаметрами: 2"- 12".
- Клапан К-014 / К-016 / К-100 выпускается диаметрами: 2"- 8".
- Для правильного подбора клапанов рекомендуется указать химический состав транспортируемой жидкости и требования, предъявляемые к системе.
- Для подбора клапана и места его установки можно воспользоваться рекомендациями или обратиться в отдел продаж ARI.
- В заказе необходимо указать вид клапана, его размер, рабочее давление, ГОСТ резьбы/фланцев, требования к покрытию.

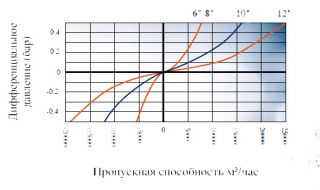

График пропускной способности клапана в кинетическом режиме
 |
 |
Размеры и вес
|
диаметр |
А |
В |
С мм |
Вес |
Площадь |
|
|
мм |
мм |
внешний внутренний |
кг |
отверстия, мм2 |
|
2" (50мм) резьба |
160 |
237 |
- 1,5 BSP резьба |
8.4 |
749 |
|
2" (50мм) фланец |
160 |
243 |
- 1,5 BSP резьба |
11.4 |
749 |
|
3" (80мм) |
284 |
255 |
74.6 63.5 |
17.5 |
10809 |
|
4" (100мм ) |
342 |
287 |
96.0 80.0 |
27 |
3317 |
|
6" (150мм) |
553 |
530 |
140.0 124.0 |
77 |
17662 |
|
8" (200мм) |
463 |
530 |
140.0 124.0 |
116 |
17662 |
|
10" (250мм) |
463 |
664 |
- - |
149 |
31400 |
|
12" (300мм ) |
463 |
723 |
- - |
163 |
31400 |
Спецификация
|
|
Наименование |
Материал |
|
1. |
Корпус К-010 |
Чугун ASTM A-48CL35B |
|
|
К-012, К-014 |
Ковкий чугун ASTM A-536-60-40-18 |
|
|
К-016, К-100 |
Стальное литьё ASTMA-216 WCB |
|
2. |
Болты и гайки |
Сталь с цинковым и кобальтовым покрытием |
|
3. |
Пробка |
латунь ASTMB - 124 |
|
4. |
Крышка К-010 |
Чугун ASTM A-48CL35B |
|
|
К-012, К-014 |
Ковкий чугун ASTM A-536-60-40-18 |
|
|
К-016, К-100 |
Стальное литьё gASTMA-216 WCB |
|
|
|
|
|
5. |
Седло |
Бронза ASTM B-62 B271 C83600 |
|
6. |
Уплотнитель седла |
Натуральный и синтетический каучук |
|
7. |
Поплавок |
Поликарбонат/ нержавеющая сталь SAE304L |
|
8. |
Уплотнительное кольцо |
резина BUNA-N |
